不锈钢反应釜夹套和内盘管的设计区别

在不锈钢反应釜的换热设计中，夹套与内盘管在结构设计、传热效率、应用场景、成本及安全性等方面存在显著差异，具体对比及分析如下：

一、结构设计差异

1. 夹套

· 位置：包裹在反应釜釜体外部，形成环形空腔。

· 结构类型：

· 整体夹套：覆盖釜体大部分或全部外壁，传热面积较大。

· 分段夹套：将夹套分为多个独立区域，实现分段控温，适用于需要温度梯度的反应。

· 介质流动：加热/冷却介质（如蒸汽、导热油）在夹套内循环，通过釜壁间接传热。

2. 内盘管

· 位置：直接浸没在反应釜内部的物料中，通常为螺旋状或蛇形。

· 结构类型：

· 内盘管：与物料直接接触，传热效率高。

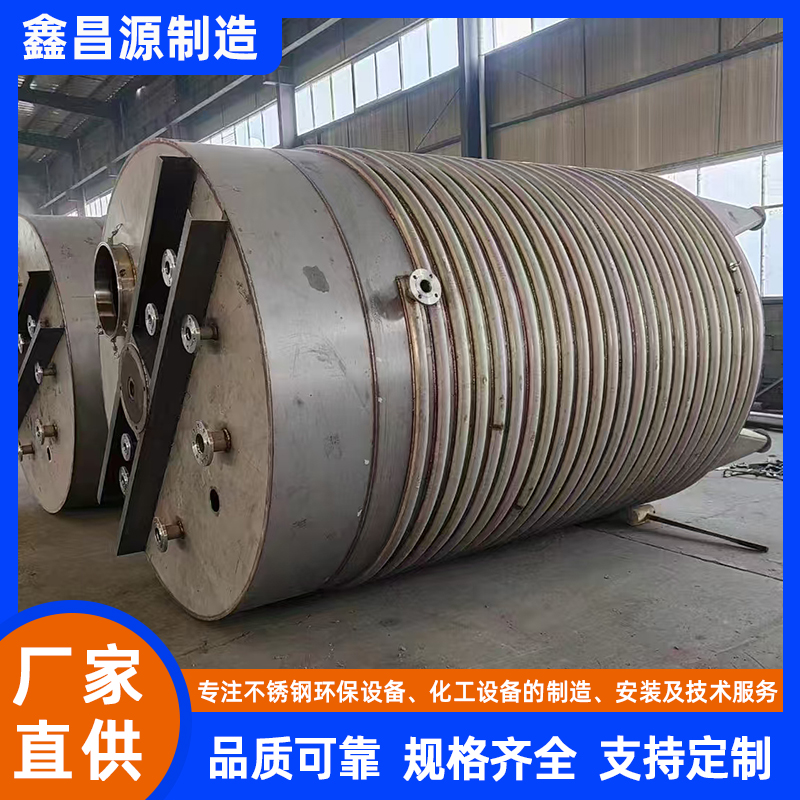

· 外盘管：缠绕在釜体外部，传热效率低于内盘管但高于普通夹套。

· 介质流动：加热/冷却介质在盘管内流动，通过管壁与物料直接换热。

二、传热效率对比

1. 夹套

· 优点：结构简单，维护方便，适用于温度控制要求不高的场合。

· 缺点：传热效率较低，因介质与物料间存在釜壁热阻，且夹套内介质流动可能存在死角。

· 适用场景：低粘度物料、对温度均匀性要求不高的反应（如日化产品搅拌、基础化工合成）。

2. 内盘管

· 优点：

· 传热效率高：盘管直接浸没在物料中，减少了热阻，尤其适用于高粘度或含固体颗粒的物料。

· 温度响应快：可快速实现升降温，满足急速控温需求。

· 缺点：

· 结构复杂：盘管安装可能占用反应釜内部空间，影响搅拌效果。

· 维护成本高：盘管易因物料腐蚀或磨损导致泄漏，维修难度较大。

· 适用场景：高粘度物料、需要控温的反应（如聚合反应、酯化反应）。

三、应用场景与选型建议

1. 按反应釜容量选型

· 小容量反应釜：优先选择内盘管，因内部空间有限，盘管可更大化传热面积。

· 大容量反应釜：优先选择夹套，因夹套结构更稳定，且大容量釜体外部夹套加工成本更低。

2. 按反应需求选型

· 需要急速升降温：同时安装夹套和内盘管，形成双重加热/冷却系统，提高控温速度。

· 对温度均匀性要求高：选择夹套，因介质循环可减少局部过热风险。

· 处理高粘度或含固体颗粒物料：选择内盘管，避免物料在夹套壁面沉积导致传热效率下降。

四、成本与安全性分析

1. 成本

· 夹套：加工成本较低，维护简单，长期运行成本较低。

· 内盘管：加工成本较高（需考虑盘管材质、焊接工艺），且维护成本（如防泄漏、清洗）较高。

2. 安全性

· 夹套：安全性较高，因介质与物料隔离，泄漏风险低。

· 内盘管：存在介质泄漏风险（如盘管腐蚀穿孔），需定期检测和维护。

五、综合推荐

· 优先选择夹套的场景：

· 反应釜容量较大（如≥5m³）。

· 对温度均匀性要求高，且控温速度要求不高。

· 处理低粘度、无固体颗粒的物料。

· 优先选择内盘管的场景：

· 反应釜容量较小（如<5m³）。

· 需要急速升降温或控温。

· 处理高粘度或含固体颗粒的物料。

· 双重加热/冷却系统：

· 适用于对控温速度和温度均匀性均有极高要求的反应（如某些聚合反应）。
