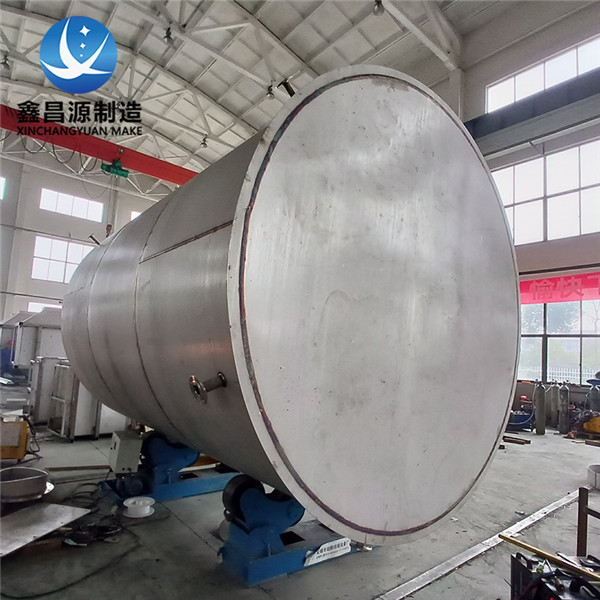

大型不锈钢储罐的检验检测标准有哪些？

大型不锈钢储罐的检验检测需遵循标准、行业规范以及储罐的工况类型（常压 / 承压、食品级 / 化工级），核心标准及对应的检测要求如下：

一、 基础通用标准

1. GB 150.1~4-2011 《压力容器》

• 焊缝无损检测：对接焊缝需进行 射线检测（RT） 或 超声波检测（UT），Ⅰ 级焊缝需 检测，Ⅱ 级焊缝抽检比例≥20%；角焊缝需做 渗透检测（PT） 或 磁粉检测（MT）。

• 耐压试验：液压试验压力为设计压力的 1.25 倍，保压 30 分钟无渗漏、无塑性变形；气压试验压力为设计压力的 1.15 倍，需严格执行安全防护措施。

• 气密性试验：设计压力下保压 24 小时，采用肥皂水或氦质谱检漏，无泄漏为合格。

• 适用范围：承压类不锈钢储罐（设计压力≥0.1MPa）。

• 检测要求：

2. NB/T 47003.1-2009 《钢制焊接常压容器》

• 焊缝检测：纵缝、环缝抽检比例≥20%（RT/UT），丁字缝需 检测；表面焊缝（角焊缝）PT/MT 抽检比例≥10%。

• 充水试验：充水至更高设计液位，保压 48 小时，检查罐体基础沉降、焊缝渗漏，罐壁垂直度偏差需≤罐高的 1/1000。

• 适用范围：常压不锈钢储罐（设计压力＜0.1MPa）。

• 检测要求：

二、 材质与耐腐蚀检测标准

1. GB/T 4334-2020 《金属和合金的腐蚀 不锈钢晶间腐蚀试验方法》

• 适用场景：化工腐蚀性介质储罐（如酸碱、盐溶液储罐）。

• 检测要求：针对 304、316 等不锈钢，需进行晶间腐蚀试验（如草酸电解法、硫酸 - 硫酸铜法），试验后试样弯曲 180°，表面无裂纹为合格，防止储罐使用中出现晶间腐蚀开裂。

2. GB 4806.9-2016 《食品安全标准 食品接触用金属材料及制品》

• 材质验证：需选用符合标准的 304、316L 不锈钢，不得使用回收料或含铅、镉等重金属超标的材料。

• 卫生检测：内壁表面粗糙度 Ra≤0.8μm；重金属析出量（铅、镉、铬等）需符合限值要求；不得有涂层脱落、异味等问题。

• 适用场景：食品级不锈钢储罐（如饮用水、乳制品、酒类储罐）。

• 检测要求：

三、 无损检测专项标准

1. GB/T 3323-2019 《焊缝无损检测 射线检测》

• 规定了射线检测的工艺参数、底片评定标准，不锈钢储罐对接焊缝的缺陷评定需符合标准中 Ⅰ、Ⅱ 级焊缝的要求（无裂纹、未焊透，气孔、夹渣等缺陷尺寸≤限值）。

2. GB/T 11345-2013 《焊缝无损检测 超声检测 技术、检测等级和评定》

• 适用于厚度≥8mm 的不锈钢板材焊缝检测，明确了检测等级（A、B、C 级）对应的探头角度、扫查方式，以及缺陷的定性定量方法。

3. GB/T 9443-2019 《铸钢件渗透检测》、GB/T 9444-2019 《铸钢件磁粉检测》

• 针对不锈钢储罐的铸造附件（如封头法兰、支座）及角焊缝，用于检测表面开口缺陷（如裂纹、气孔），检测后缺陷需完全清除并修补合格。

四、 安装与验收相关标准

1. SH/T 3046-2014 《石油化工立式圆筒形钢制焊接储罐设计规范》

• 适用于石化行业大型不锈钢储罐，补充了储罐基础沉降检测、防雷防静电检测要求：接地电阻≤10Ω，防雷引下线需与罐体可靠连接。

2. SY/T 0472-2019 《石油储罐内衬层技术规范》

• 针对内衬不锈钢复合板储罐，规定了内衬层的贴合度检测（真空箱法）、粘结强度检测，确保内衬层无空鼓、剥离。

五、 特殊工况附加标准

• 低温不锈钢储罐：需遵循 GB/T 24511-2017 《承压设备用不锈钢和耐热钢钢板和钢带》，增加低温冲击试验（-40℃或更低温度），冲击功需≥27J。

• 真空不锈钢储罐：参考 JB/T 6402-2018 《真空设备法兰》，需进行真空检漏试验，漏率≤1×10⁻⁶ Pa・m³/s。
